Универсальная бетонируемая рама Doorhan для стандартных комплектов сдвижных ворот
1. Артикул DHS100. Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование.
- Применяется для установки сдвижных ворот под ключ. В комплект включено все необходимое для монтажа на неподготовленном пространстве.
- Ширина проема — от 3000 до 5000 мм.
- Размеры ворот: ширина — до 4500 мм; высота — до 2400 мм; просвет — 100 мм.
- В комплект поставки входят: - основание рамы из швеллера с просверленными отверстиями под шпильки, позволяющие установить любую роликовую опору производства DoorHan, с приваренным основанием под электропривод;
- якорь для бетонирования, приваренный к основанию;
- столбы рамы с просверленными отверстиями для ворот высотой 2100 и 2400 мм;
- комплект шпилек и болтов для роликовых опор и столбов.
2. Артикул DHS200. Рама стандартная ОЯ (основание, якорь) под бетонирование.
- Применяется для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.
- Ширина проема — от 3000 до 4500 мм.
- В комплект поставки входят: - основание рамы из швеллера с просверленными отверстиями под шпильки, позволяющие установить любую роликовую опору производства DoorHan c приваренным основанием под электропривод;
- якорь для бетонирования, приваренный к основанию;
- комплект шпилек и болтов для роликовых опор и столбов.
3. Артикул DHS300. Рама стандартная О (основание) под сварку к опалубке заказчика.
- Применяется для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.
- Ширина проема — от 3000 до 4500 мм.
- В комплект поставки входят: - основание рамы из швеллера с просверленными отверстиями под шпильки, позволяющие установить любую роликовую опору производства DoorHan с приваренным основанием под электропривод;
- комплект шпилек и болтов для роликовых опор и столбов.

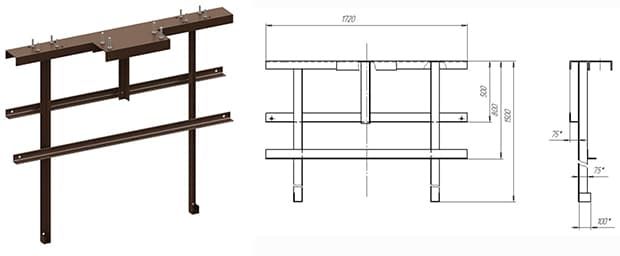

Рама стальная универсальная
| Артикул | Наименование |
| DHS100 | Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование. Ширина проема 3000–4500 мм |
| DHS200 | Рама стандартная ОЯ (основание, якорь) под бетонирование. Ширина проема 3000–4500 мм |
| DHS300 | Рама стандартная О (основание) под бетонирование. Ширина проема 3000–4500 мм |
| DHSM-200301 | Столб рамы |
| DHSM-2002 | Столб-ловитель |
Основные преимущества универсальной стальной рамы:
- новая конструкция площадки под электропривод обеспечивает возможность оптимальной настройки как высоты электропривода, так и его вылета во всех диапазонах размеров ворот;
- вертикальные столбы крепятся к раме при помощи болтовых соединений, что делает ее универсальной для использования с рамами стандартных комплектов ворот разной высоты;
- сменные шпильки, входящие в комплект поставки, позволяют легко заменить роликовые опоры при необходимости;
- благодаря небольшим габаритным размерам конструкция удобна для транспортировки (рама — 1720х1400 мм, столб-ловитель — 3910 мм);
- за счет защитного порошкового покрытия всех элементов рама обладает повышенной устойчивостью к коррозии.
